Torno CNC de bancada inclinada y torno CNC de bancada plana La diferencia

Vistas:1     Autor:Editor del sitio     Hora de publicación: 2022-09-08      Origen:Sitio





Torno CNC de precio súper bajo ALCK6150x2000 con sistema CNC Siemens

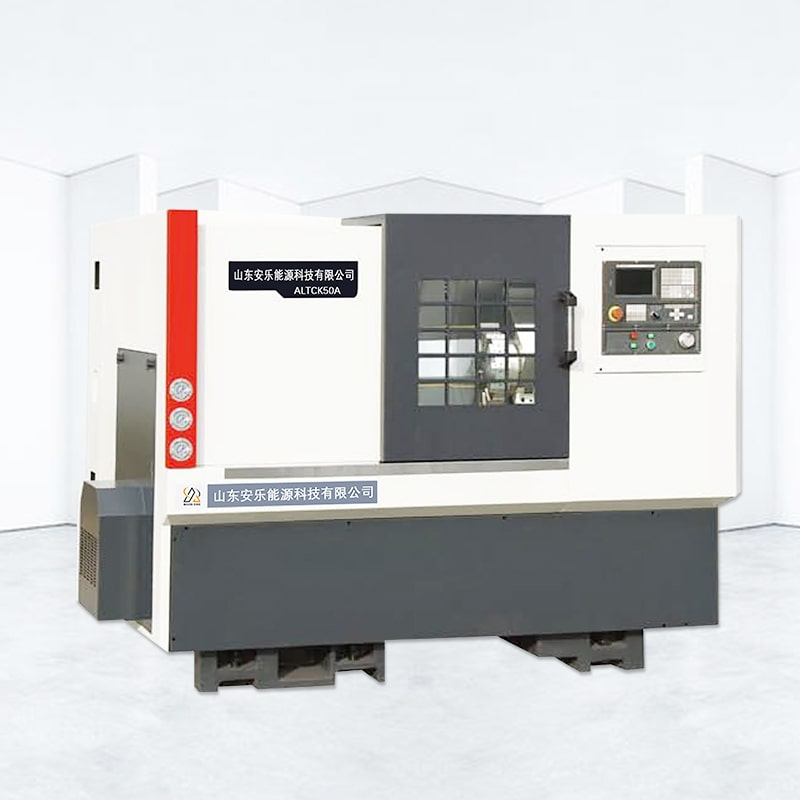

Torno CNC de bancada inclinada y guía lineal ALTCK50A

Comparación de diseño de máquina herramienta

1. El plano de los dos rieles de guía del torno CNC de cama plana es paralelo al plano de tierra. El plano de los dos rieles guía del torno CNC de bancada inclinada se cruza con el plano del suelo, formando un plano inclinado con ángulos de 30°, 45°, 60° y 75°. Desde el lado de la máquina herramienta, la bancada del torno CNC de bancada plana es cuadrada, y la bancada del torno CNC de bancada inclinada es un triángulo rectángulo. Obviamente, en el caso del mismo ancho de riel guía, el carro en dirección X de la plataforma inclinada es más largo que el de la plataforma plana, y la importancia práctica de aplicarlo al torno es que se pueden disponer más posiciones de herramientas.

Comparación de rigidez de corte

2. El área de la sección transversal del torno CNC de bancada inclinada es más grande que la del torno de bancada plana del mismo tamaño, es decir, la resistencia a la flexión y torsión es más fuerte. La herramienta del torno CNC con bancada inclinada corta hacia abajo en la parte superior oblicua de la pieza de trabajo. La fuerza de corte es básicamente la misma que la dirección de la gravedad de la pieza de trabajo, por lo que el husillo funciona con relativa suavidad y no es fácil causar vibraciones de corte. La fuerza de corte generada por la pieza de trabajo es de 90° con la gravedad de la pieza de trabajo, lo cual es fácil de causar vibraciones.

Comparación de precisión de mecanizado:

El husillo de accionamiento del torno CNC es un husillo de bolas de alta precisión. El espacio de transmisión entre el tornillo y la tuerca es muy pequeño, pero no significa que no haya espacio, pero mientras haya espacio, cuando el tornillo se mueve en una dirección, se invierte.

Durante la transmisión, es inevitable que se produzca un contragolpe, y el contragolpe afectará la repetibilidad del torno CNC, lo que afectará la precisión del mecanizado. El diseño del torno CNC de bancada inclinada puede afectar directamente la holgura del husillo de bolas en la dirección X. La gravedad actúa directamente sobre la dirección axial del husillo, por lo que el juego durante la transmisión es casi nulo.

El tornillo de dirección X del torno CNC de cama plana no se ve afectado por la gravedad axial y el espacio no se puede eliminar directamente. Esta es la ventaja de precisión innata que el diseño aporta al torno CNC con bancada inclinada.
