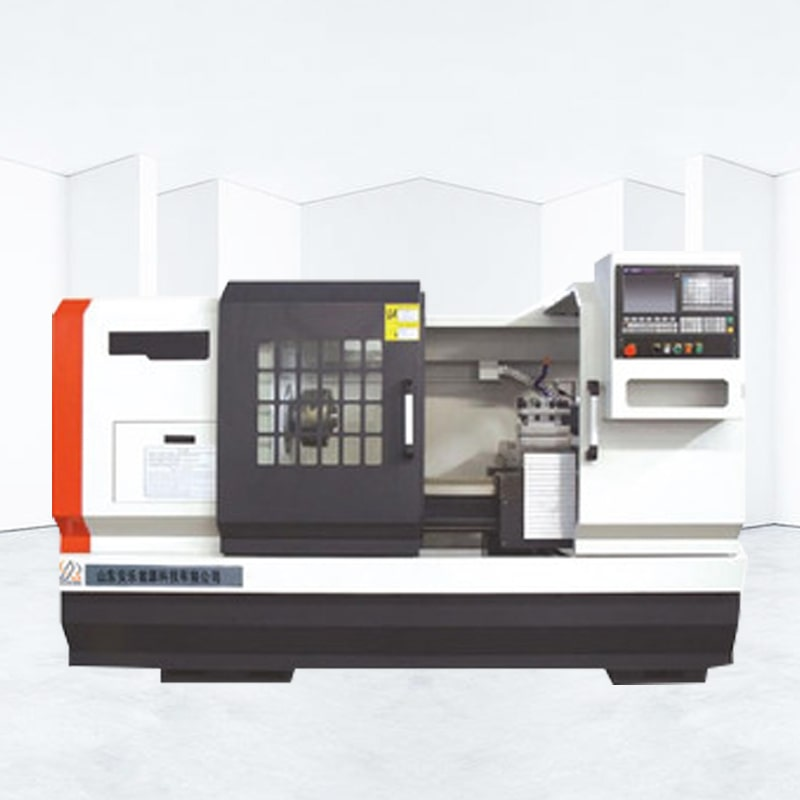

Super bajo precio CNC Lathe Alck6150x2000 con sistema CNC Siemens

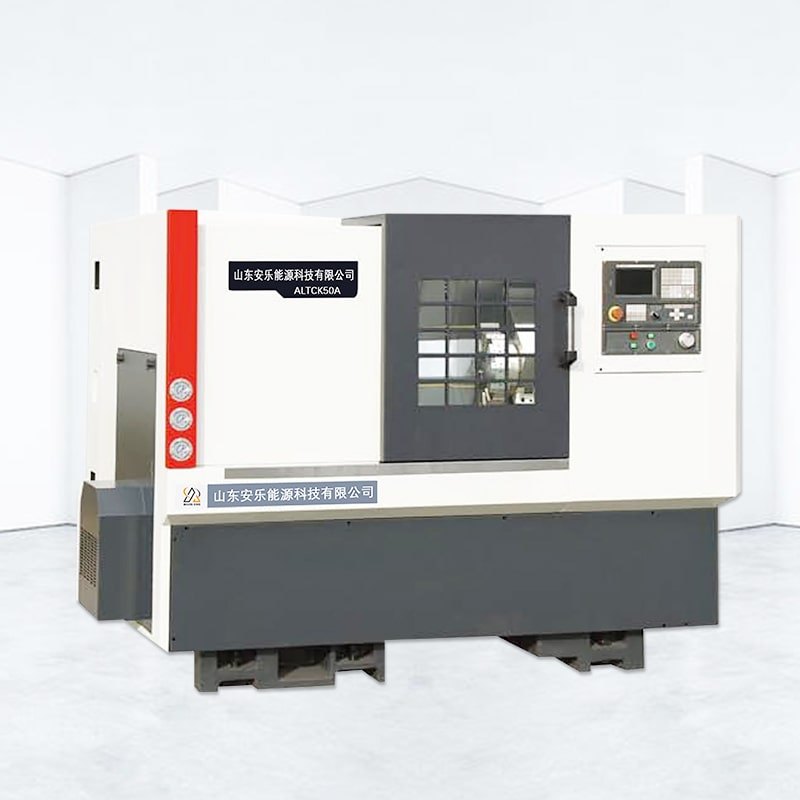

Cama de inclinación y guía lineal Camino CNC Lathe Altck50a
1. El plano de los dos rieles guía del lecho plano CNC torno es paralelo al plano de tierra. El plano de los dos rieles guía del lecho inclinado CNC se cruza con el plano de tierra, formando un plano inclinado con ángulos de 30 °, 45 °, 60 ° y 75 °. Desde el costado de la máquina herramienta, el lecho de la cama plana CNC torno es cuadrado, y el lecho del torno de CNC de la cama inclinada es un triángulo en ángulo recto. Obviamente, en el caso del mismo ancho de riel guía, el transporte de dirección X del lecho inclinado es más largo que el del lecho plano, y el significado práctico de aplicarlo al torno es que se pueden organizar más posiciones de herramientas.
Comparación de rigidez de corte
2. El área de la sección transversal de la capa de CNC del lecho inclinado es más grande que el del lecho plano del mismo tamaño, es decir, la resistencia a la flexión y la torsión es más fuerte. La herramienta del torno de CNC con cama inclinada es cortar hacia abajo en la parte superior oblicua de la pieza de trabajo. La fuerza de corte es básicamente la misma que la dirección de la gravedad de la pieza de trabajo, por lo que el huso funciona de manera relativamente suave y no es fácil de causar la vibración de corte. La fuerza de corte generada por la pieza de trabajo es de 90 ° con la gravedad de la pieza de trabajo, lo cual es fácil de causar vibración.
El tornillo de accionamiento de la máquina CNC Torle es un tornillo de bola de alta precisión. La brecha de transmisión entre el tornillo y la tuerca es muy pequeña, pero no significa que no haya espacio, pero mientras haya un espacio, cuando el tornillo se mueve en una dirección, se invierte.
Durante la transmisión, es inevitable que ocurra una reacción, y la reacción afectará la repetibilidad del torno de CNC, afectando así la precisión del mecanizado. El diseño del torno de CNC del lecho inclinado puede afectar directamente el espacio libre del tornillo de bola en la dirección X. La gravedad actúa directamente en la dirección axial del tornillo, de modo que la reacción durante la transmisión es casi cero.
El tornillo de dirección X del torno de CNC del lecho plano no se ve afectado por la gravedad axial, y el espacio no puede eliminarse directamente. Esta es la ventaja de precisión innata que el diseño aporta al torno de CNC con lecho inclinado.
