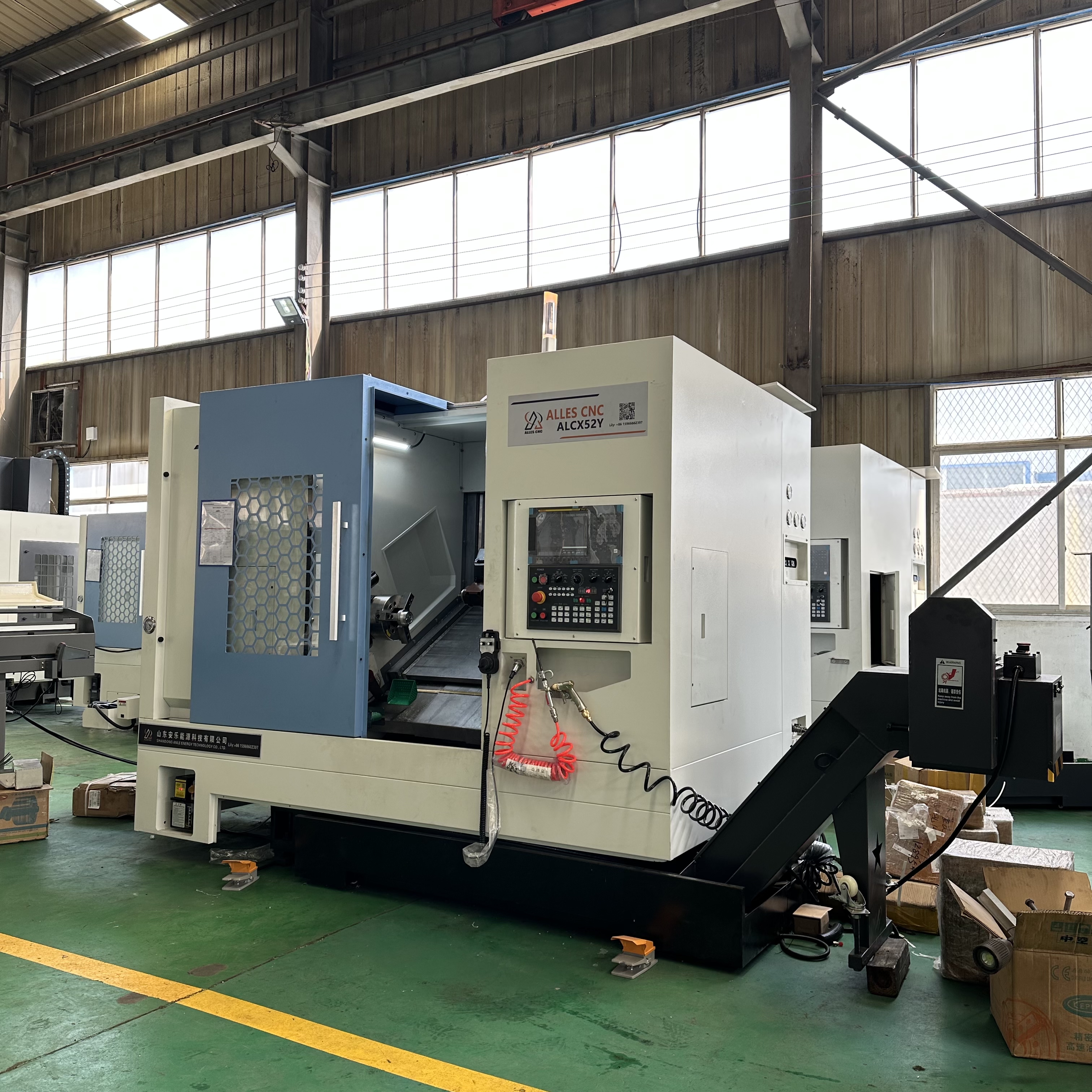

Altck52dy
ALLES CNC
Recientemente, la herramienta de fresado TCK52DY lanzada por Shandong Alles Energy Technology Co., Ltd. ha atraído una atención generalizada. Este equipo de alta precisión que integra el giro y la molienda se ha convertido en un producto pionero en el campo de la fabricación inteligente con su versatilidad y alta eficiencia. Los siguientes son los nueve resaltaciones funcionales de la máquina de molienda TCK52DY:
1. Procesamiento integrado de giro y fresado
TCK52DY tiene funciones de giro y fresado. Los usuarios pueden completar procesos de giro como círculo externo, cara final, hilo, corte de surco, así como operaciones de fresado como fresado de cara final, perforación, tapping y fresado lateral en el mismo dispositivo, lo que reduce en gran medida la conversión de procesos entre diferentes dispositivos y mejora la eficiencia del procesamiento.
2. Procesamiento excéntrico del eje y
El dispositivo está equipado con un viaje en eje Y y admite la función de fresado excéntrico, que puede procesar curvas complejas y piezas de trabajo excéntricas. Esta función hace que el procesamiento sea más flexible y satisface las necesidades de producción de una variedad de piezas difíciles, especialmente adecuadas para industrias como la fabricación aeroespacial y automotriz.
3. Control de alta precisión del eje C
El husillo tiene una función del eje C, que puede lograr el procesamiento de indexación de ángulo múltiple y rotación continua. El control preciso del eje C permite que TCK52DY funcione bien en los campos del procesamiento del surco espiral y el procesamiento de curvas de contorno complejas, mejorando en gran medida el rango de aplicaciones del equipo y la precisión del procesamiento de la pieza de trabajo.

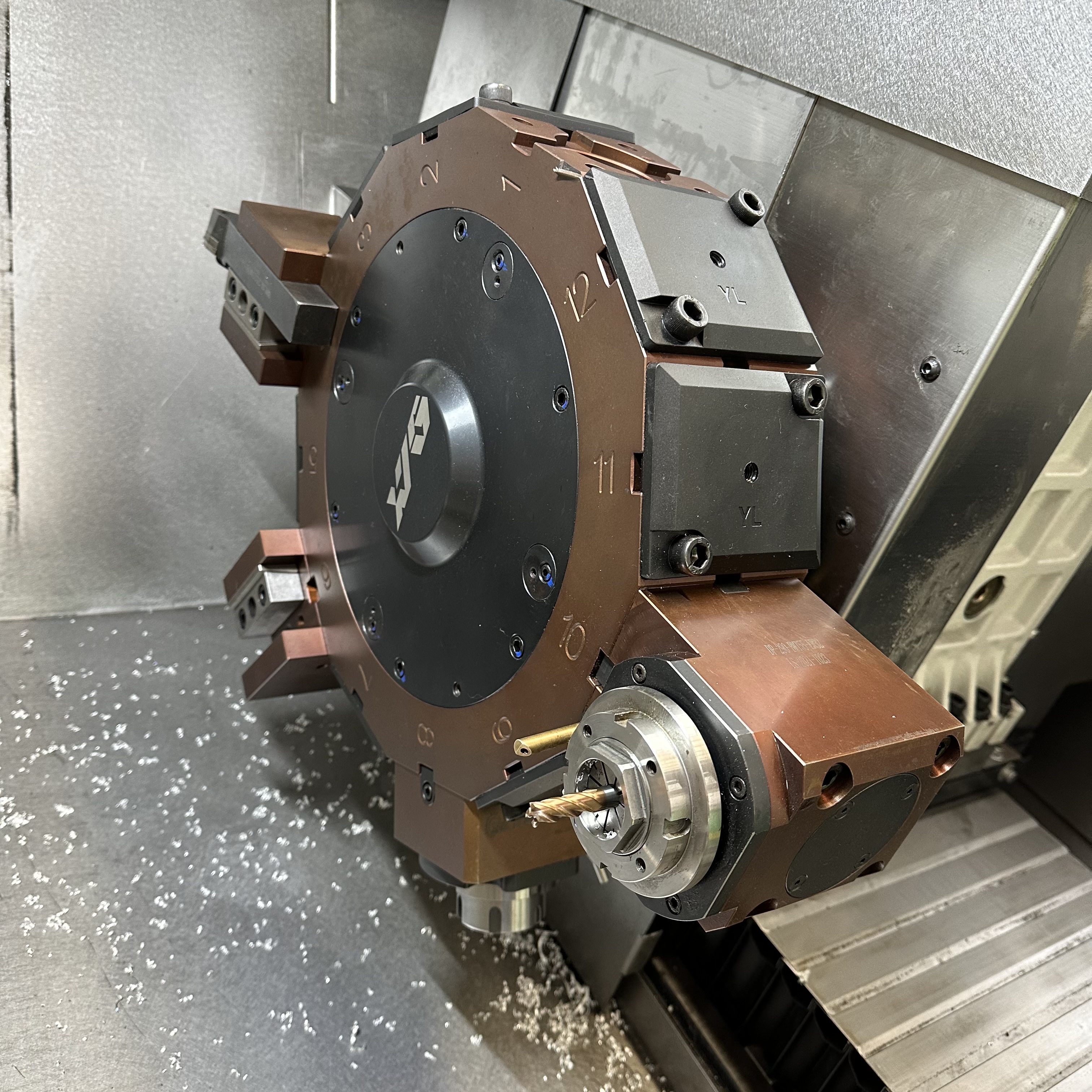

4. Torreta de potencia de 12 estaciones
TCK52DY está equipado con una torreta de alimentación de 12 estaciones, que puede cambiar rápidamente las herramientas y admitir la finalización eficiente de múltiples procesos. La torreta de potencia también tiene funciones como perforación y tapping, lo que mejora aún más la productividad del procesamiento de compuestos.
5. Sistema de cambio de herramientas automáticas
TCK52DY tiene una función de cambio de herramienta automática, que puede cambiar rápidamente múltiples herramientas para lograr una conexión perfecta entre los procesos de giro y fresado, reducir las operaciones manuales y mejorar la eficiencia de producción. Este diseño es adecuado para la producción en masa y el procesamiento de piezas complejas.
6. Sistema de huso de alta potencia
La potencia del husillo de TCK52DY es tan alta como 11-15kW, lo que puede satisfacer las necesidades de corte de servicio pesado, especialmente adecuado para el procesamiento de alta intensidad de piezas de trabajo de gran diámetro. El huso de alta potencia permite al equipo mantener la estabilidad del procesamiento mientras se procesa de manera eficiente.
7. Diseño de huso de gran agujero
La apertura del husillo es φ66 mm, y el diámetro de la barra es φ52 mm, que es adecuado para el procesamiento de piezas de eje largas. Este diseño amplía aún más el rango de procesamiento de TCK52DY, que es adecuado para la fabricación eficiente de piezas de trabajo complejas, como tuberías y piezas de eje.
8. Guías de riel lineal de alta precisión
TCK52DY utiliza guías de riel lineales de alta precisión para garantizar el movimiento de alta precisión del eje X, el eje Z y el eje Y. Combinado con la aplicación de tornillos de plomo de alta calidad, el equipo puede realizar el procesamiento de piezas de precisión, que es particularmente adecuada para el campo de fabricación de maquinaria de precisión con altos requisitos.
9. Diseño compacto y control inteligente
El tamaño del equipo es 3000*1850*1710 mm, y el peso es de 4000/4300 kg. El diseño es compacto y adecuado para una variedad de diseños de fábrica. Al mismo tiempo, TCK52DY admite sistemas de control inteligentes, y los usuarios pueden realizar una programación y operación eficientes a través de la interfaz CNC, lo que simplifica el flujo de proceso y mejora el nivel de automatización.
A través de estas nueve funciones principales, la máquina herramienta de fresado TCK52DY no solo satisface las necesidades de la fabricación moderna para una alta precisión y alta eficiencia, sino que también puede adaptarse al procesamiento de piezas complejas de múltiples procesos. Como un equipo compuesto tecnológicamente avanzado, desempeñará un papel importante en el campo de la fabricación inteligente y promoverá la actualización integral de la producción industrial.
| Artículo mm | Tck52dy |
| Diámetro de oscilación máximo sobre la cama | Φ650 |
| Diámetro de mecanizado máximo sobre el poste de la herramienta | Φ400 |
| Longitud máxima de mecanizado | -450/680 |
| Distancia entre centros | 600/830 |
| Potencia del motor del husillo | 11-15kw |
| Velocidad del huso máximo (RPM) | 4200 |
| Diámetro de diámetro del huso (mm) | Φ66 |
| Diámetro de pasaje de la barra (mm) | Φ52 |
| Especificaciones de tornillo de bola de eje x/z | 3210/4010 |
| Eje X-Eje Máximo Viaje | 270 |
| Especificaciones de la guía lineal del eje x/z | 45/45 |
| Eje z-eje máximo de viaje | 550/750 |
| Viajes del eje y | Tipo de guía lineal ± 45 |
| Eje c | 360 ° |
| Torreta de herramientas | Eje Y 12 Potencia Torreta |
| Diámetro de la manga | 80 |
| Viajes de manga | 100 |
| Viaje máximo de trasero | 480 |
| Contagal | Morse #5 |
| Longitud * ancho * altura (mm) | 3000*1850*1710 |
| Peso (aprox.) | 4000/4300 kg |
