VMC1160
ALLES CNC
Configuración de hardware de metal de fresadora CMC pequeña:
Eje de control: x, Y, Z de los tres ejes de coordenadas y un husillo.
Número de ejes: enlace de tres ejes X, Y, Z.
Panel de operación: teclado CNC de función completa.
La configuración estándar de la interfaz de comunicación hombre-máquina: PCU50.
Módulo de entrada y salida: tipo de separación a través de la expansión del módulo de interfaz IM361 del módulo de entrada y salida 57-300.

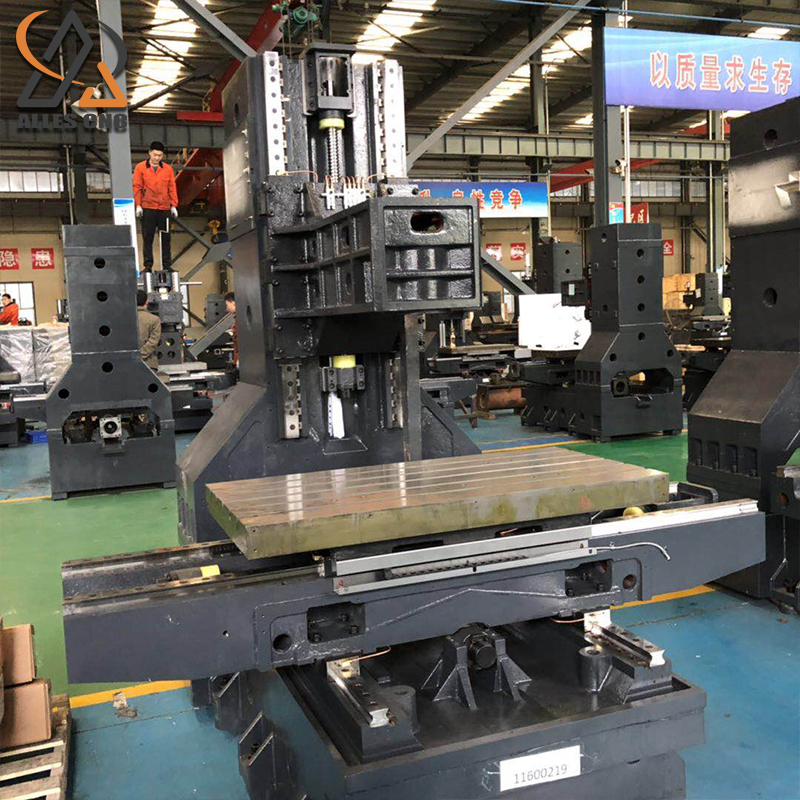

ALVMC1160 Máquina vertical Máquina de bastidor central
El centro de mecanizado vertical cnc se refiere al centro de mecanizado con el eje del husillo y la mesa de trabajo dispuestos verticalmente, principalmente adecuado para el procesamiento de piezas complejas como placas, discos, moldes y carcasas pequeñas. El centro de mecanizado vertical puede completar los procesos de fresado, mandrinado, taladrado, roscado y roscado. El centro de mecanizado vertical tiene al menos tres ejes y dos enlaces, y generalmente puede realizar tres ejes y tres enlaces. Algunos pueden llevar a cabo un control de cinco o seis ejes.
Parámetros técnicos
| Artículo | subelemento | Unidad | ALVMC1160 |
| Mesa de trabajo | Tamaño de la mesa de trabajo | milímetro | 1200x600 |
| ranura en T | milímetro | 18x5x100 | |
| máx. carga | kg | 800 | |
| Viaje | recorrido del eje X | milímetro | 1100 |
| recorrido del eje Y | milímetro | 600 | |
| Recorrido del eje Z | milímetro | 600 | |
| Huso | Nariz del husillo a la mesa de trabajo | milímetro | 120-720 |
| Centro del husillo a la cara de la columna | milímetro | 670 | |
| Eje de velocidad | rpm | 8000 | |
| Diámetro de la carcasa del cabezal del husillo | milímetro | φ150 mm | |
| Capacidad de la herramienta | piezas | 24 | |
| máx. diámetro de la herramienta | milímetro | Φ80 (Φ130) | |
| máx. peso de la herramienta | kg | 8 | |
| máx. longitud de la herramienta | milímetro | 300 | |
| Capacidad de la batería | kVA | 25 | |
| Otro | Demanda de presión de la fuente de aire | kg/cm | 6 |
| Capacidad del depósito de agua de corte | L | 200 | |
| precisión de posicionamiento | milímetro | 0.01 | |
| Precisión de reposicionamiento | milímetro | 0.008 | |
| Superficie y altura | milímetro | 3000*2500*2500 | |
| Peso de la máquina | kg | 6500 |
perforación de tecnología de procesamiento vmc
1. Protección del medio ambiente y sin contaminación. Debido a que no habrá contaminación por aceite ni niebla, el medio ambiente circundante no se contaminará.
2. El suministro de aceite es preciso. El aceite se puede enviar a los puntos de lubricación, como el husillo y el tornillo de avance, según las diferentes necesidades, agregando una válvula reguladora;
3. No hay problema de atomización difícil del aceite lubricante de alta viscosidad; es adecuado para cualquier aceite;
4. Detección y seguimiento automáticos. Puede detectar si el aceite lubricante es normal. Si la lubricación es deficiente, puede generar una alarma y detenerse para evitar el funcionamiento anormal del equipo.
5. Es especialmente adecuado para el rodamiento del eje principal, que tiene un cierto efecto de refrigeración por aire, que puede reducir la temperatura de funcionamiento del rodamiento, prolongando así la vida útil del eje principal;
6. Bajo consumo de combustible y ahorro de costes.
