ALVMC1375
ALLES CNC

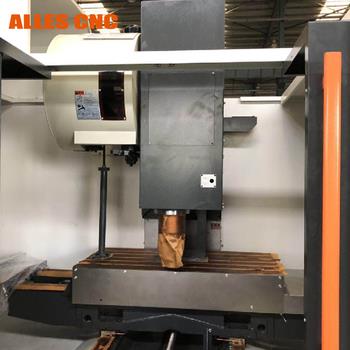

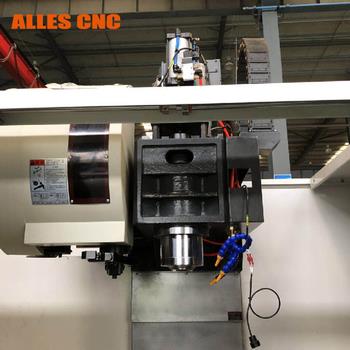

Inspección del Centro de Maquinado Vertical
1.Centro de máquina CNC Estructura principal de alta rigidez/alta estabilidad。
2. Fresadora CNC Use 3D-CAD y análisis de elementos finitos para desarrollar una estructura de máquina herramienta de alta rigidez。
3. Centro de la máquina vertical El moldeo en arena adherido con resina, el doble de envejecimiento y la estructura especial tipo tanque y el diseño optimizado reforzado con costillas hacen que la máquina herramienta tenga una buena rigidez y pérdida de histéresis。
Parámetros técnicos
| subelemento | Unidad | ALVMC1375 |
| Tamaño de la mesa de trabajo | milímetro | 1400x750 |
| ranura en T | milímetro | 18x5x100 |
| máx. carga | kg | 1000 |
| recorrido del eje X | milímetro | 1300 |
| recorrido del eje Y | milímetro | 750 |
| Recorrido del eje Z | milímetro | 700 |
| Eje de velocidad | rpm | 8000 |
| Diámetro de la carcasa del cabezal del husillo | milímetro | φ150 mm |
| Capacidad de la herramienta | piezas | 24 |
| máx. diámetro de la herramienta | milímetro | Φ80 (Φ130) |
| máx. peso de la herramienta | kg | 8 |
| máx. longitud de la herramienta | milímetro | 300 |
| Tiempo de cambio de herramienta (T-T) | segundo. | 1.8 |
| Remache | escribe | P40-1 (45°) |
| Motor de husillo (continuo / 15 minutos) | kilovatios | 15/11 |
| Servomotor (X/Y/Z) | kilovatios | 3.0/3.0/3.0 |
| Dispositivo de lubricación automática | w | 20 |
| Bomba de fluido de corte | w | 840 |
| Demanda de presión de la fuente de aire | kg/cm | 6 |
| Capacidad del depósito de agua de corte | L | 200 |
| precisión de posicionamiento | milímetro | 0.01 |
| Precisión de reposicionamiento | milímetro | 0.008 |
| Superficie y altura | milímetro | 3050*2250*2400 |
| Peso de la máquina | kg | 7500 |
Perforación con tecnología de procesamiento VMC
1. El centro de mecanizado CNC tiene alta velocidad, alta precisión y buena rigidez.
2. El eje X/Y/Z del centro de mecanizado vertical CNC adopta un husillo de bolas de paso grande, reforzado y de alta precisión para garantizar una alta velocidad de alimentación
3. El servomotor de metal de la fresadora CNC alimenta directamente el husillo de bolas, lo que garantiza una excelente precisión de posicionamiento
4. El eje X/Y/Z del centro de mecanizado vertical adopta una estructura de extensión de guía lineal para garantizar alta velocidad, baja fricción y larga vida útil
5. Fresadora vertical CNC Y, el eje Z adopta una guía lineal de rodillos de alta rigidez de Taiwán
6. El sistema de lubricación forzada de la pequeña fresadora CNC reduce la resistencia al movimiento, evita el arrastre a baja velocidad y garantiza una alta precisión y una larga vida útil
7. Diseño de estructura completamente cerrada de la fresadora CNC de metal, operación segura
El centro de mecanizado vertical es adecuado para producir productos y piezas de metal en todas las formas.
Es ampliamente utilizado para producir repuestos para automóviles, instrumentos de tratamiento médico y cualquier tipo de molde de inyección, molde de fundición a presión, molde de LED para automóvil, molde de juguete y molde de precisión, etc.
