VMC1160
ALLES CNC
Configuración de hardware de metal de la máquina de fresado CMC pequeña:
Eje de control: x, y, z del eje de la coordenada y un huso.
Número de eje: x, y, z Linkage de tres ejes.
Panel de operación: teclado CNC de función completa.
La interfaz de comunicación Man-Machine Configuración estándar: PCU50.
Módulo de entrada y salida: Tipo de separación a través de la expansión del módulo de interfaz IM361 del módulo de entrada y salida 57-300.

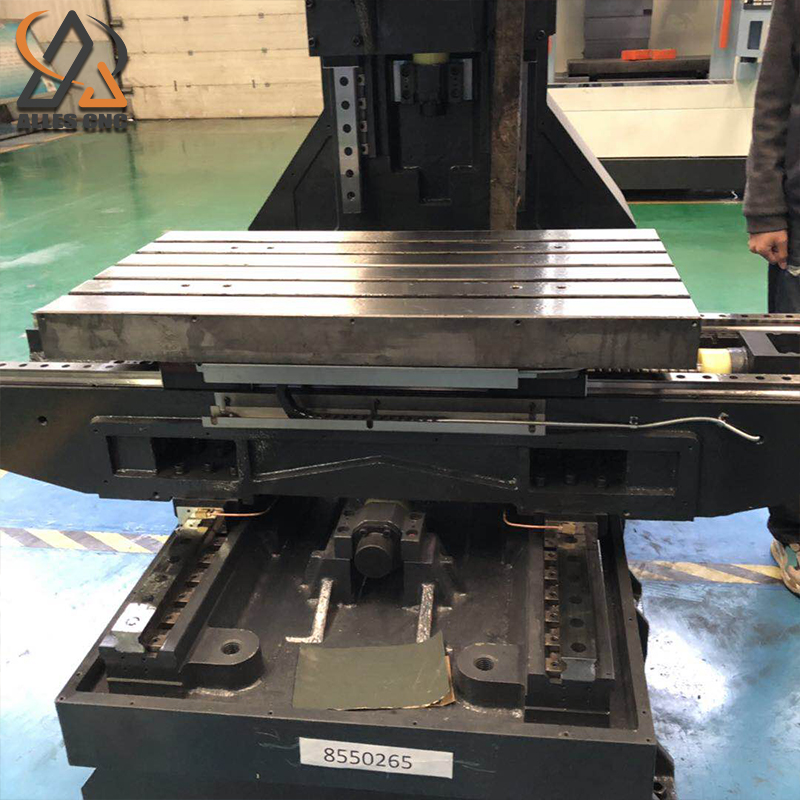

Alvmc1160 Máquina central de la máquina vertical
El centro de mecanizado vertical CNC se refiere al centro de mecanizado con el eje del husillo y la mesa de trabajo dispuesta verticalmente, principalmente adecuada para el procesamiento de piezas complejas como placas, discos, moldes y conchas pequeñas. El centro de mecanizado vertical puede completar los procesos de fresado, aburrido, perforación, golpe y corte de roscas. El centro de mecanizado vertical tiene al menos tres ejes y dos enlaces, y generalmente puede realizar tres ejes y tres enlaces. Algunos pueden llevar a cabo un control de cinco ejes y seis ejes.
Parámetros técnicos
| Artículo | Sub-ítem | Unidad | ALVMC1160 |
| Mesa de trabajo | Tamaño de la mesa de trabajo | mm | 1200x600 |
| T-ranura | mm | 18x5x100 | |
| Max. carga | kg | 800 | |
| Viajar | X viaje en eje | mm | 1100 |
| Y viaje en eje | mm | 600 | |
| Viaje del eje z | mm | 600 | |
| Huso | Hospinte a la tabla de trabajo | mm | 120-720 |
| Centro de husillo a la cara de Coumn | mm | 670 | |
| Velocidad del huso | rpm | 8000 | |
| Diámetro de la carcasa de la cabeza del husillo | mm | φ150 mm | |
| Capacidad de herramienta | pcs | 24 | |
| Max. diámetro de herramienta | mm | Φ80 （φ130） | |
| Max. peso de la herramienta | kg | 8 | |
| Max. longitud de la herramienta | mm | 300 | |
| Capacidad de batería | kva | 25 | |
| Otro | Demanda de presión de la fuente de aire | kg/cm | 6 |
| Cortar la capacidad del tanque de agua | L | 200 | |
| precisión del posicionamiento | mm | 0.01 | |
| Precisión de reicionamiento | mm | 0.008 | |
| Área de piso y altura | mm | 3000*2500*2500 | |
| Peso de la máquina | kg | 6500 |
perforación de tecnología de procesamiento de VMC
1. Protección del medio ambiente y sin contaminación. Debido a que no habrá contaminación al aceite y spray de niebla, el entorno circundante no estará contaminado '
2. El suministro de aceite es preciso. El aceite se puede entregar a los puntos de lubricación como el huso y el tornillo de plomo de acuerdo con las diferentes necesidades agregando una válvula de regulación;
3. No hay ningún problema de atomización difícil del aceite lubricante de alta viscosidad; Es adecuado para cualquier aceite;
4. Detección y monitoreo automático. Puede detectar si el aceite lubricante es normal. Si la lubricación es pobre, puede alarmarse y detenerse para evitar el funcionamiento anormal del equipo.
5. Es especialmente adecuado para el rodamiento del eje principal, que tiene un cierto efecto de enfriamiento de aire, lo que puede reducir la temperatura de funcionamiento del rodamiento, prolongando así la vida útil del eje principal;
6. Bajo consumo de combustible y ahorro de costos.
